组合式把持器PCB反向设计开发
近年来，上海华锐科技反向研发了多项符合国家节能减排产业政策的产品如：适用矿热炉的大容量全密闭组合把持器。投放市场后深受广大用户欢迎，为用户取得显着的社会、经济效益，同时也大大拓展自身企业的生存空间。
目前我们已形成了集冶金、化工、仪器、电工等成套设备PCB抄板、反向设计开发、样机克隆于一体专业厂家，并具备较强的技术创新力量，可对用户进口、国产的电炉设备进行二次开发与技术改造，以及现场调试，安装和提供相关的工艺技术咨询等服务，并多次参与国内重点技改项目。
◆性能特征
1.适用性强，可用于不同功率，不同电极直径的矿热炉。
2.与用铜瓦作为导电元件的矿热炉相比，由于导电元件与电极壳之间采用弹簧加螺栓压紧，因而接触电阻优于其它形式的接触电阻，且不起弧，电流传递稳定。
3.由于导电元件采用了密闭设计，因此导电元件不受高温辐射，其温升大大低于其它形式的导电元件，导电率显着提高。
4.由于接触电阻减小，导电率的提高，加之内水冷，从而使电效率及功率因数明显提高，节能达5%以上，节材在20%左右。
5.由于结构设计合理，导电元件的使用寿命成倍提高。日常维护费用大大降低，设备开动率明显提高。
◆结构流程

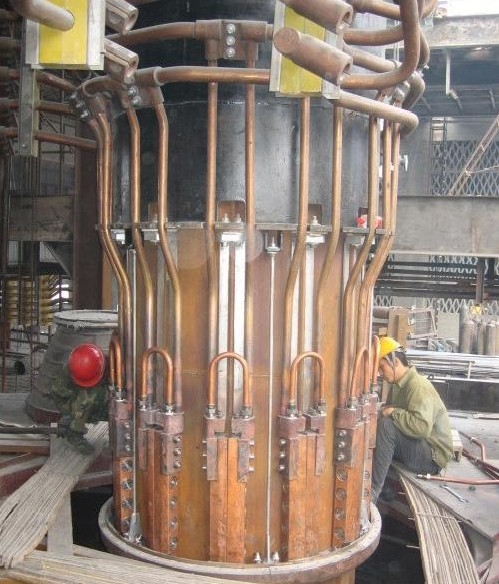

组合式把持器电极主要由上下电极外套、电极壳、导电元件、底部环、保护屏、馈电管、电极冷热风装置、电极水路、电极压放装置、事故夹钳、升降立缸等部件组成。
上部电极外套端面组装电极压放装置以及事故夹钳，侧面装配电极冷、热风装置。下部电极外套固定电极水路、馈电管，下端吊挂接触元件、底部环以及不锈钢护屏等装置。
电流由变压器二次出线端经过短网、馈电管、导电元件、经电极输送到电炉内。导电元件靠碟形弹簧张力与电极壳筋板接触，传导电流。
电极水路用于冷却底部环和不锈钢护屏。导电元件与短网共用一路冷却水，冷却水由变压器连接套进入，经过短网、馈电管进入接触元件，再由导电元件经过馈电管、短网、变压器连接套流出。
电极的升降及压放由液压装置的运行来完成。电极升降靠两侧立缸的动作实现，给油时电极升起，泄油时电极下降。电极压放由夹紧压放油缸控制，正常时电极由夹紧油缸上的碟簧张力作用于卡钳来夹持电极，需要压放电极时，夹紧油缸给油，卡钳松开电极筋板，接着压放油缸升起，然后夹紧油缸泄油卡钳又夹紧电极翅板，夹紧压放油缸顺序完成以上动作后，压放油缸同时给油实现电极的压放。每次电极压放20mm。
注：现诚挚对外转让组合式把持器其相关案例的全套技术资料并寻求项目合作，欢迎来电来访咨询、洽谈！
